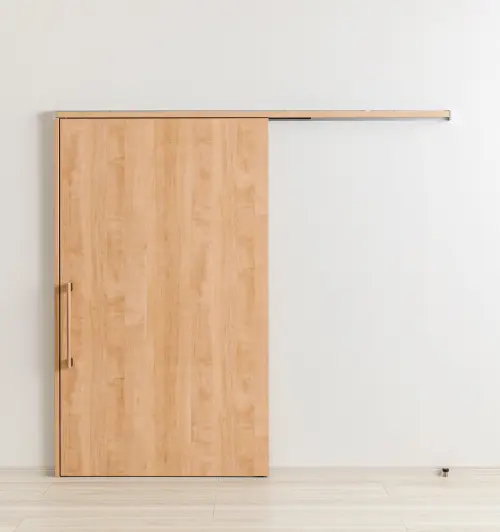

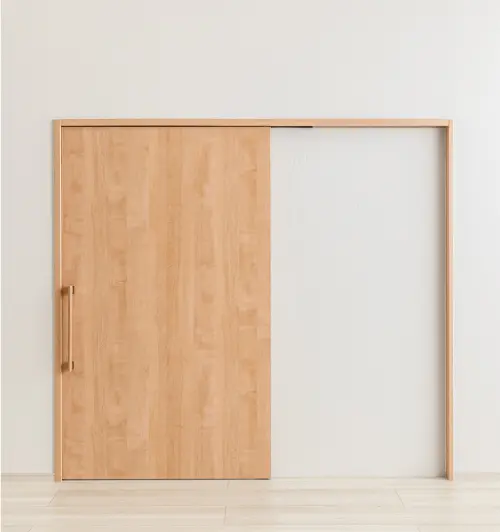

音配慮吊戸･片引

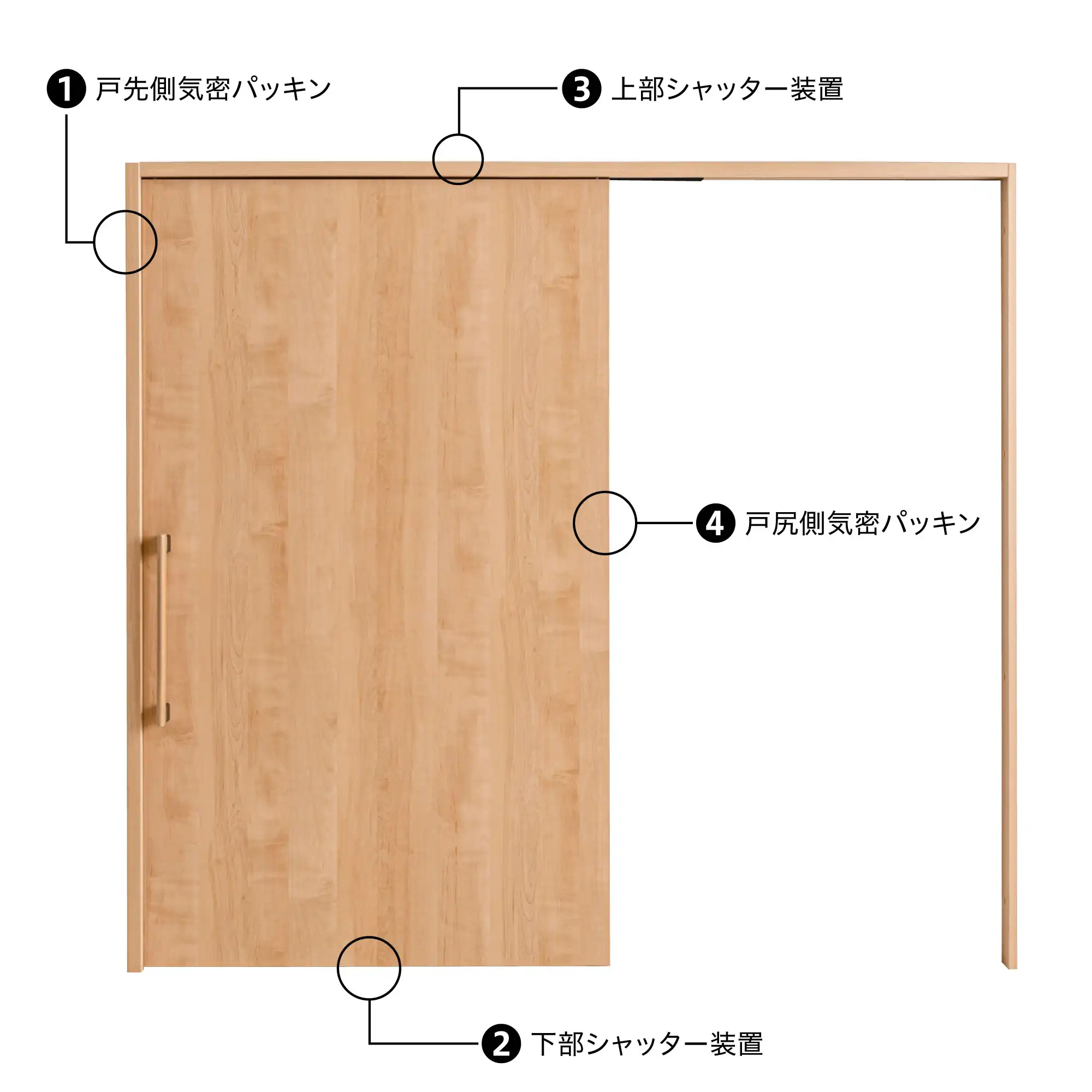

インセットタイプ／アウトセットタイプ共通特長

•

  （１）戸先側気密パッキン
  （２）下部シャッター装置
  （３）上部シャッター装置
  （４）戸尻側気密パッキン

•

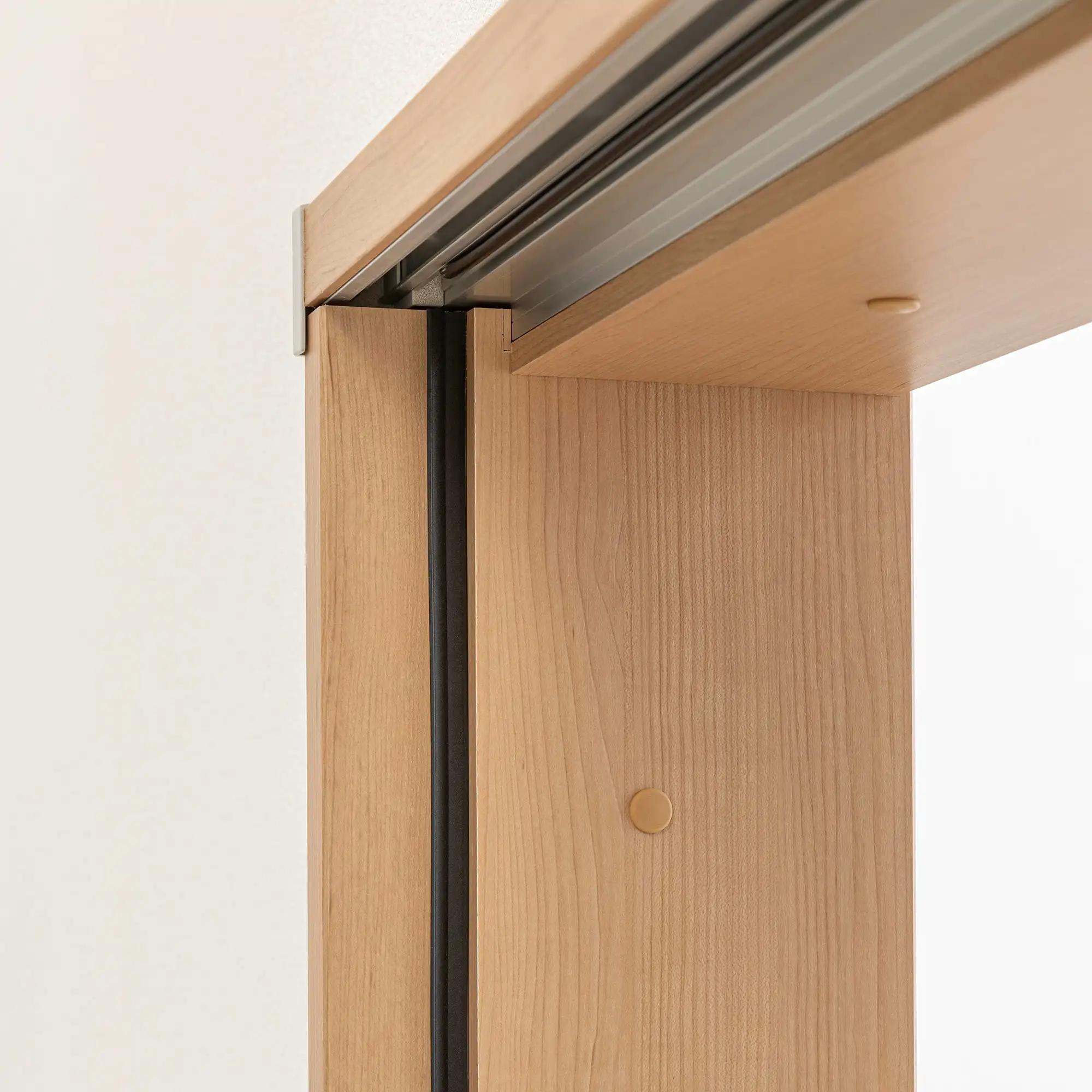

  （１）戸先側気密パッキン
  目立ちにくい小型のパッキンを採用し、意匠性に配慮。
  ※写真はアウトセットタイプ

•

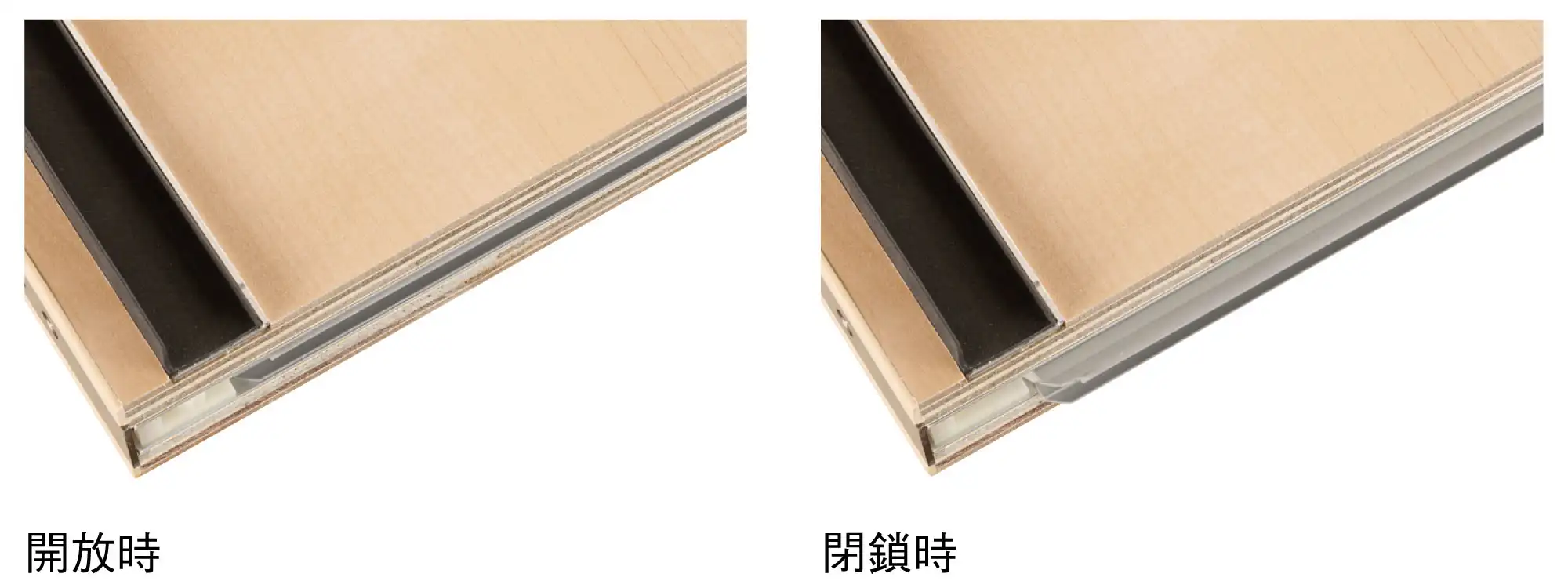

  （２）下部シャッター装置
  閉鎖直前にシャッターが降りる機構のため、操作中の違和感がなく、一般的な吊戸に近い操作性を実現。

•

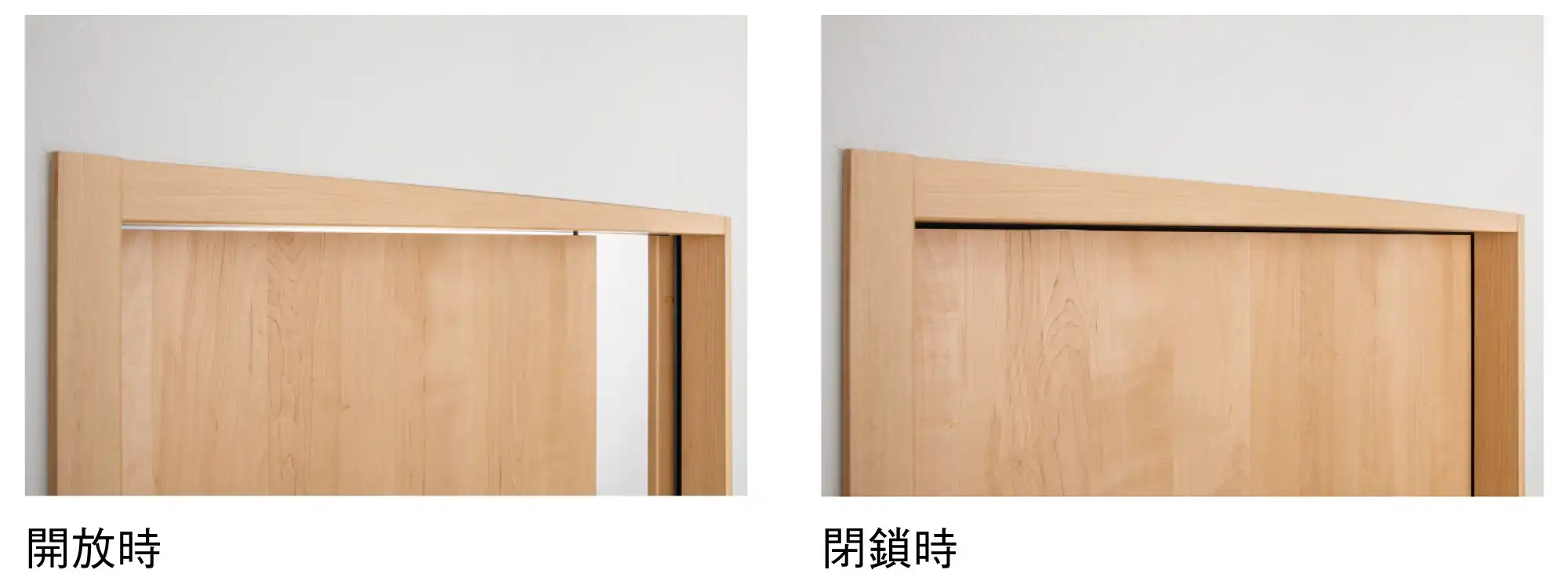

  （３）上部シャッター装置
  気密パッキンが吊車の動きと連動して降りることで、パッキンによる操作時の抵抗を最小限に抑えます。
  ※写真はインセットタイプ

•

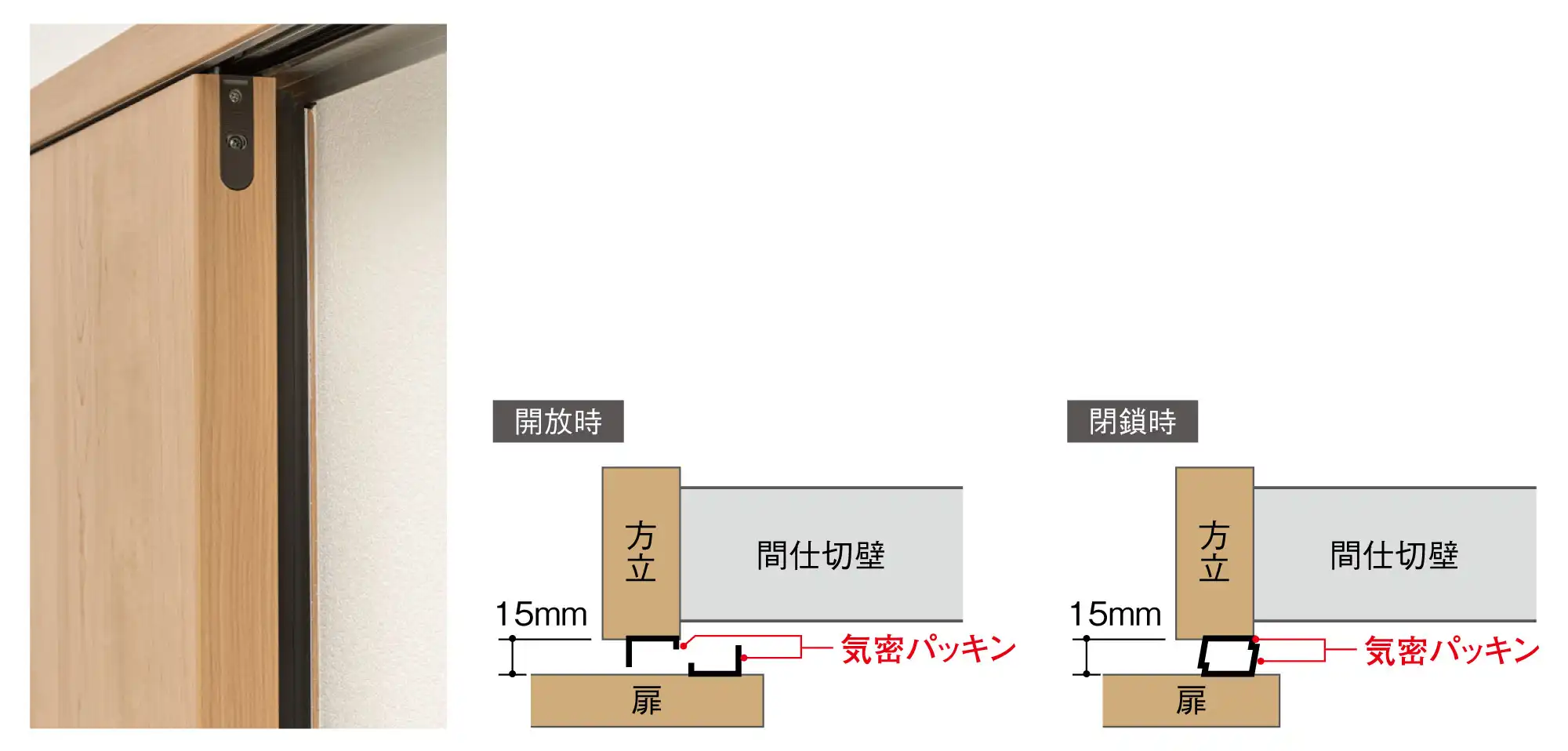

  （４）戸尻側気密パッキン
  方立と扉のクリアランスを15mmに設定し、隙間をふさぐパッキンを軟質ゴム製とすることで、指はさみなどの安全性に配慮。また、高さが異なる2枚のヒレを対面させて配置し、閉鎖時にパッキンが重なることで遮音性を確保します。
  ※写真はアウトセットタイプ

•

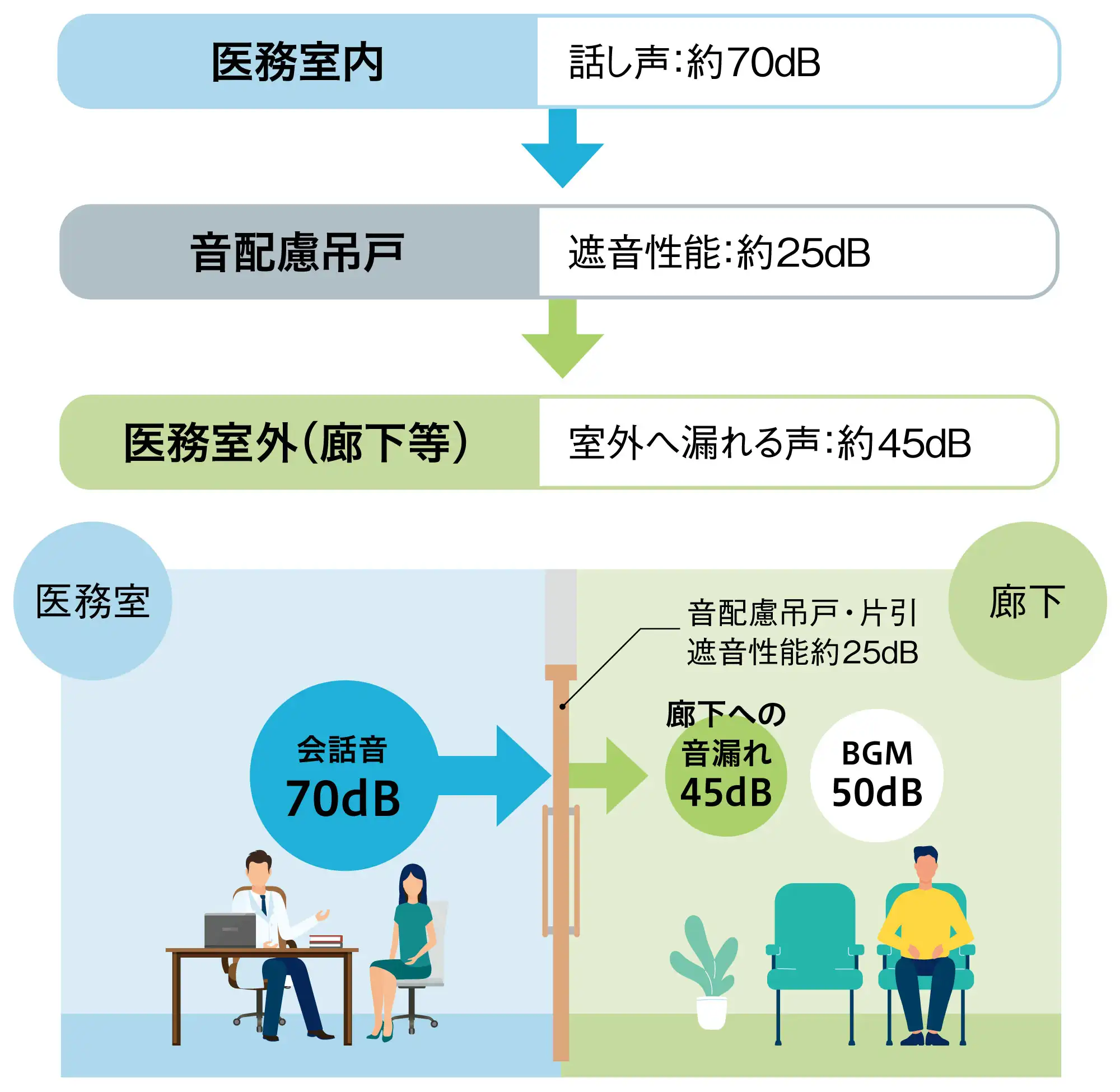

  遮音性能
  一般的な吊戸と比べて音漏れを約50%軽減
  遮音性能：25dB/500Hz程度→一般的な吊戸と比べて音漏れを約50%軽減します。

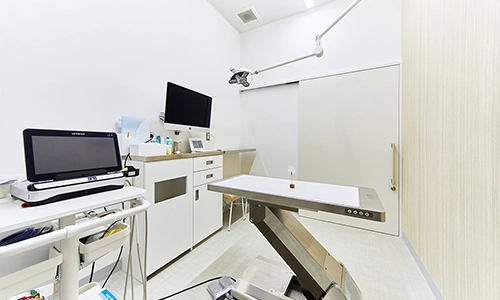

  一般的な吊戸と比べて、医務室からの音漏れを約50％軽減。スピーチプライバシーを守ります。
  ※ 本提案は、医務室の外の廊下でBGM（50dB 程度）が流れていることを想定しています。廊下や隣室の暗騒音が50dB 以下の場合は、本提案の遮音性能では足りませんので、予め現場の暗騒音をご確認ください。

•

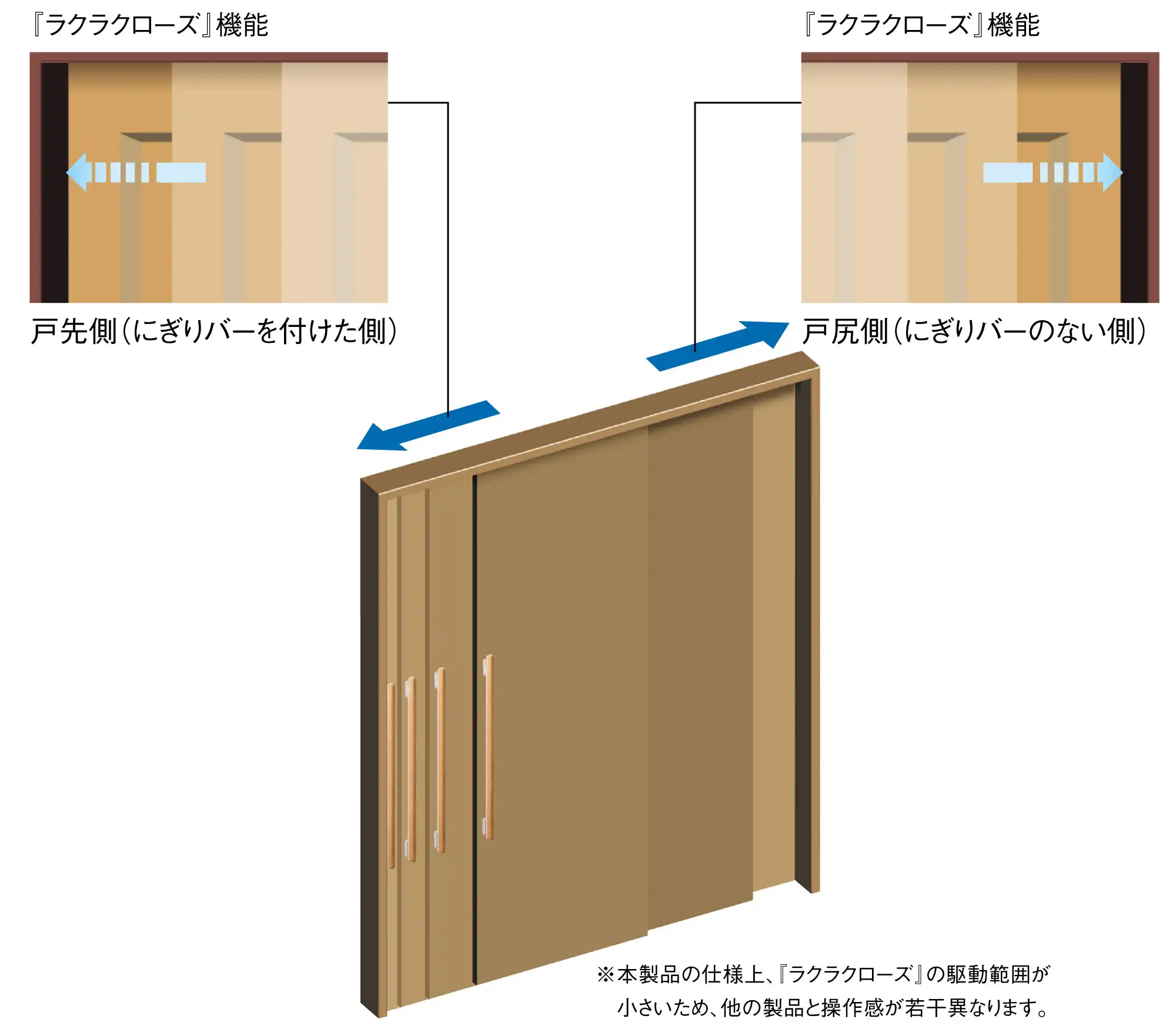

  両側『ラクラクローズ』機能（標準装備）
  扉が枠にぶつかって跳ね返ることを防ぎます。
  吊戸を閉める直前にゆっくりと扉を引き込み、きっちりと扉を閉めるので、開けっぱなしになることを防ぎます。戸先側と戸尻側に装備しているので、扉を開けるときと閉めるときの両方に作動します。
  ※ 本製品の仕様上、『ラクラクローズ』の駆動範囲が小さいため、他の製品と操作感が若干異なります。
  ※扉のデザインやサイズ、重量、使用環境によって、扉の引き込み方は異なります。また、作動時に音が鳴ることがありますが、異常ではありません。
