アウトセット吊戸・片引

下記をご参照ください。

扉のサイズ、金具の形状等が切り替わっているため、別途確認が必要です。現場の製品の品番、製造ロット番号（扉の上木口に添付のシールに記載の記号）、製品名、製品サイズなどをお調べの上、お客様センターにお問合せください。

2018年6月20日発売までの一般住宅向け製品は、一部のデザインにおいて、現場で採光部の取り外し、交換が可能なデザインがありましたが、2018年6月21日に発売を開始したハピアシリーズの扉は、モール形状の変更により、すべての扉で採光部の取り外しができなくなりました。採光部の取り外しができない扉は、採光部が破損した場合は、扉ごとの交換となります。
また、公共商業施設向けのおもいやりドア・おもいやりキッズドア・ハピアパブリックの扉は、現場での採光部の交換はできません。

扉デザインによっては特注で対応可能です。詳細は最新版のカタログをご確認ください。
尚、オーダーメニューの＜クリア＞が透明アクリルでの対応となります。（46デザインと55デザインのみ透明ガラスでの対応）

清掃は乾拭き又は中性洗剤を薄めて固く絞って拭いてください。シンナー、ベンジンなどは使用すると表面の艶が変わったり、変色する場合がありますので、避けてください。

扉の開閉は、静かに行ってください。乱暴に扱ったり、無理に開閉すると扉が破損したり、脱落したりする恐れがあります。また、金具類（ラクラクローズ用部品など）の寿命を縮める事にもなります。

扉の開閉には「すき間」が生じます。この「すき間」に手や指を入れる事は大きな事故につながる恐れがあり、大変危険です。特に小さなお子様の開閉動作には充分にご注意ください。
尚、幼稚園・保育園向けのおもいやりキッズドアの吊戸（ＶデザインとＷデザインの引き残し120ｍｍの場合のみ）と開き戸には指はさみのリスクを軽減する配慮がなされています。

一般住宅向けのハピアの引戸扉・吊戸扉には「にぎりバー」を取付けできません。「にぎりバー」は巾広引戸・巾広吊戸専用で、通常の引手とは異なる扉加工が必要となるからです。
通常の引手加工された扉に取付け可能な「にぎりバーラウンドタイプ」をご使用ください。ただし、一部対応していない扉がありますので、詳細はカタログをご確認ください。

扉のデザインによっては採光部に樹脂板を使用しています。樹脂の特性上、お手入れにつきましては下記の点にご注意ください。
１．乾いた布などの硬い布での清掃はキズの原因になります。
２．ガラスクリーナーなどの有機溶剤は使用しないでください。
３．水で拭いても落ちない汚れは薄めた中性洗剤(1％以下)を柔らかい布に付け、軽く拭いてください。

粘着テープ（養生テープも含む）を直接扉に貼らないでください。粘着テープを剥がすときに、表面化粧が剥がれたり、接着剤が化粧面に残る可能性があります。

一般住宅向け（ハピア）も公共商業施設向け（おもいやりドア・おもいやりキッズドア・ハピアパブリック）も、カットはできません。強度低下・環境変化による反りなど不具合が出る可能性があるため、カットはしないでください。

扉本体やハンドルにぶら下がったり、扉にもたれたりしないでください。思わぬ怪我をされたり、扉の破損、脱落を起こす原因になります。また、周辺家具を破損する恐れがあります。

メーカーとしては、お勧めしておりません。「ハピアシリーズ」は、一般住宅用途を想定した製品で、不特定多数の方が利用する施設や事務所での耐久性がありません。もし事務所等で使用する場合は、メーカーとしては保証しかねます。
施設や事務所でのご使用は、公共商業施設向けの「ハピアパブリック」や、高齢者施設向けの「おもいやりドア」をご検討ください。
尚、2024年6月21日より、おもいやりドアの片開きへの電子錠の対応が可能となりました。

アウトセット吊戸のロックは上レールに向かって掛かる仕様です。戸先にカマ錠が付く仕様ではありませんので、戸先に縦枠の設置は不要です。

扉からでるロック部分がレールの受け部品に当たっていない可能性があります。
扉上部木口の吊車の上下調整・前後調整をお試しください。
※扉を上げすぎると、ラクラクローズが作動しなくなる場合があります。
※扉が傾かないよう、左右の吊車を調整してください。調整で直らない場合は、お取り付けの建築業者様もしくは弊社関連会社スマイルアップに現場確認をご依頼ください。

ハピアデザインセレクションカタログ 特注ページ をご参照ください。

ハピアデザインセレクションカタログ 特注サイズオーダー時の寸法変更部分 をご参照ください。

必ずお取り付けください。
床付けエンドストッパーは扉の振れ止めの役割もあります。また、吊車の故障の原因となる可能性もあります。

アウトセット吊戸 片引は、左右兼用となっていますので、右引・左引を指定する必要はありません。

既存開口枠を残す場合（チリが10mm～12mm程度）には、開口出隅セットは不要です。
既存開口枠を外した場合、扉と壁の間は19mmの隙間ができます。開口出隅セットを使用することで、チリが12mmあるため、扉と開口出隅セットの隙間は7mmで納めることができます。

簡易シリンダー錠は取り付けできません。

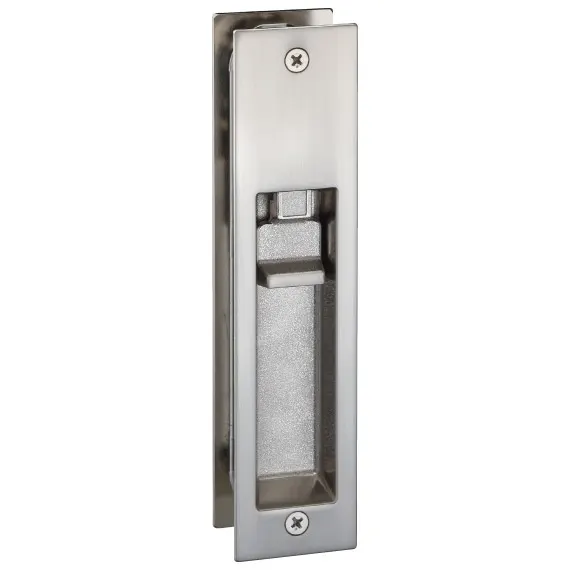

アウトセット吊戸の錠は、上レールにロックがかかる特殊な仕様のため、間仕切錠もしくは表示錠のみの設定です。

引手のセンターが、扉下から968.5mm、戸先から103mmの位置に付きます。
