アウトセット吊戸・片引
- 参考価格
- ¥75,100~¥164,200/扉+枠セット
-
- 設計・施工情報
-
- 公的認定・業界団体に関する表記
-
- 表面素材
-
- 機能・性能
- 低VOC
- 一般住宅室内専用
- 本製品は一般住宅用として設計しています。店舗や施設等、不特定多数の方が使用される場所には公共・商業施設用ドア『ハピア パブリック』をご使用ください。
- 製品カテゴリ
- 各種データ・ライブラリー
バリエーション

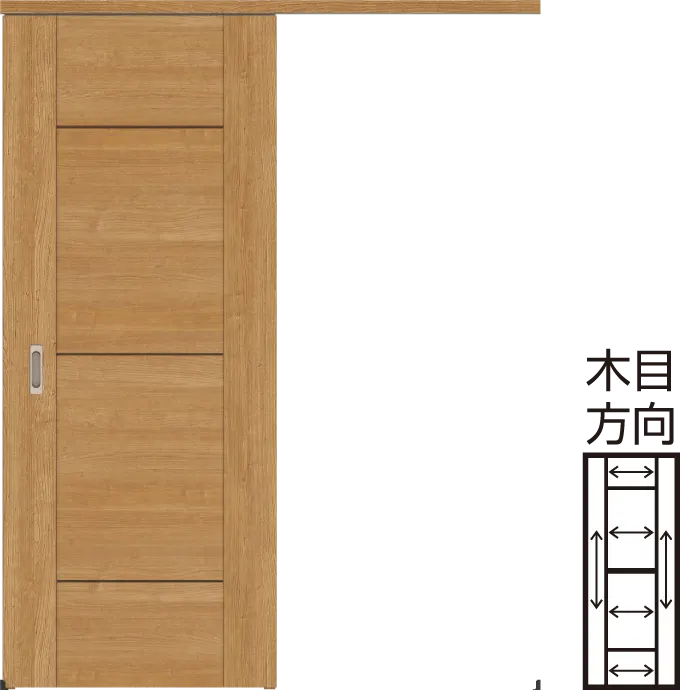

アウトセット吊戸・片引 パネルタイプ 扉デザインバリエーション【写真は〈ライトオーカー〉】 ※価格は、組合せ例です。

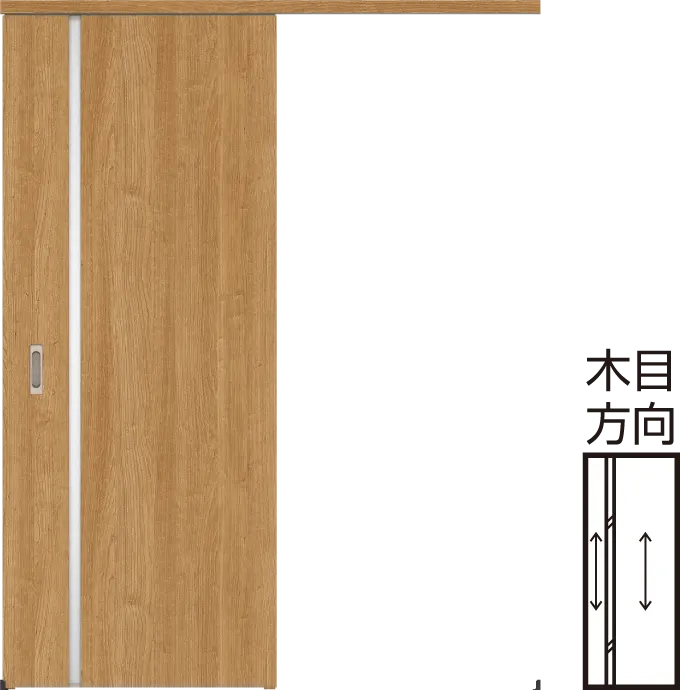

スリットデザイン(縦木目)

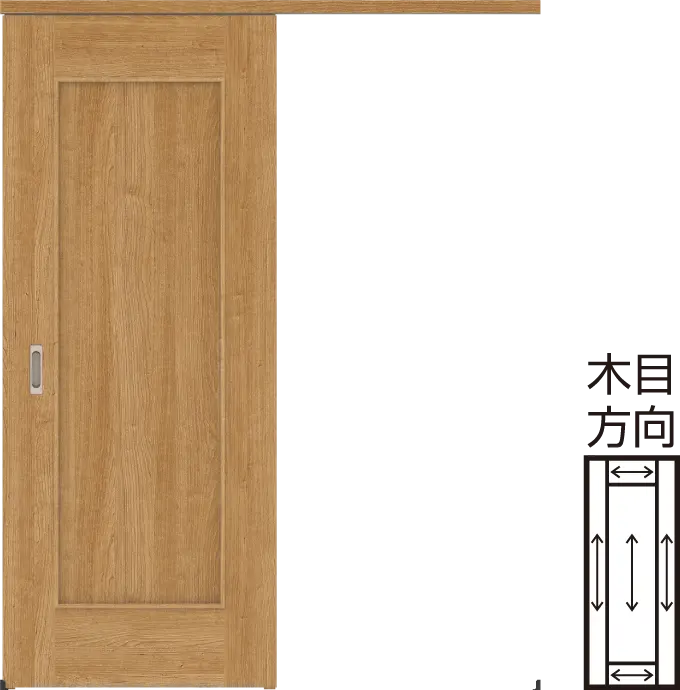

シンプル框デザイン(縦木目)

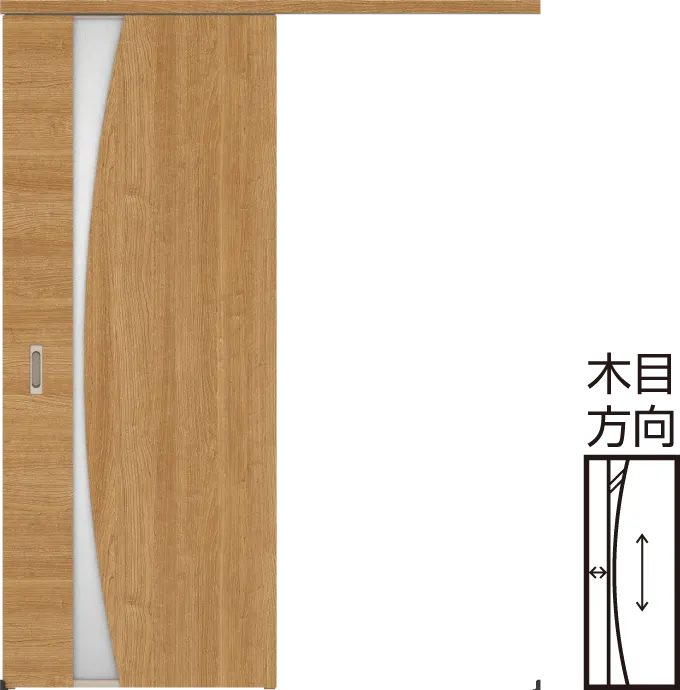

ラウンドフォルムデザイン

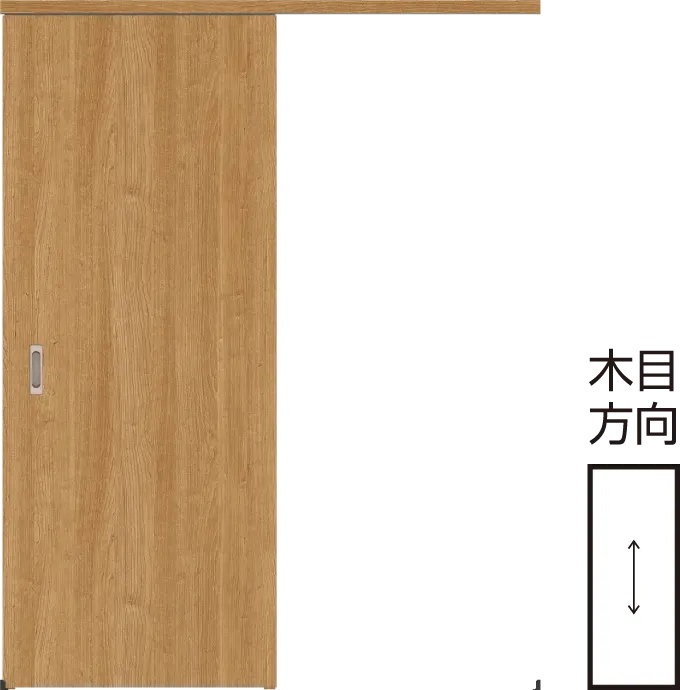

シンプルデザイン(縦木目)
シンプルデザイン(横木目)
金属調モールデザイン
ベーシックモールデザイン

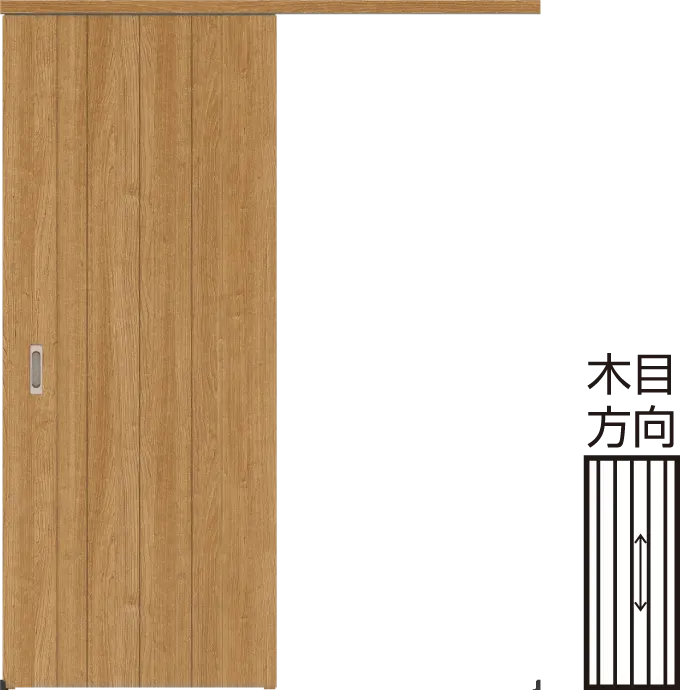

板張り調デザイン
デコラティブモールデザイン
縦格子デザイン

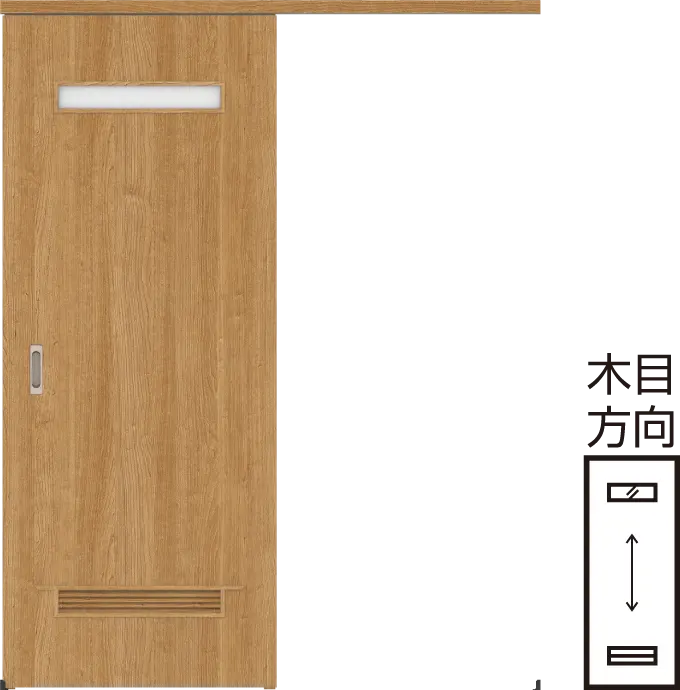

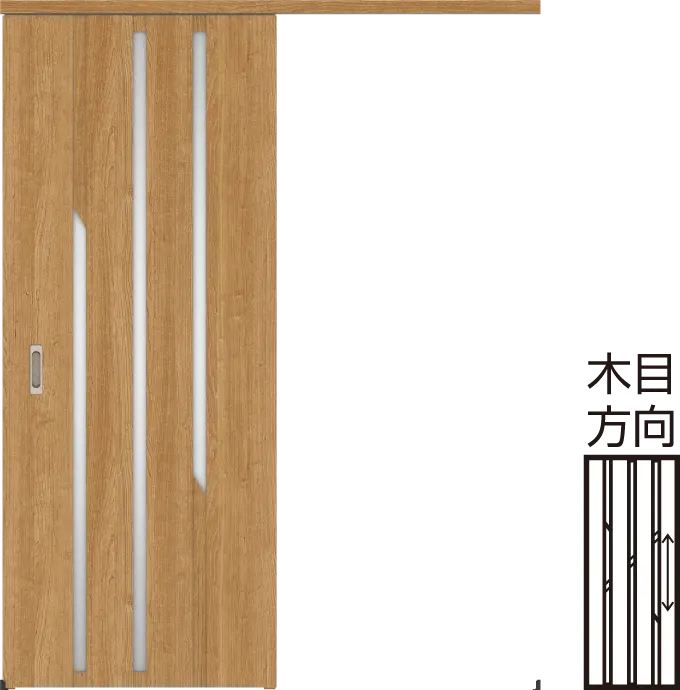

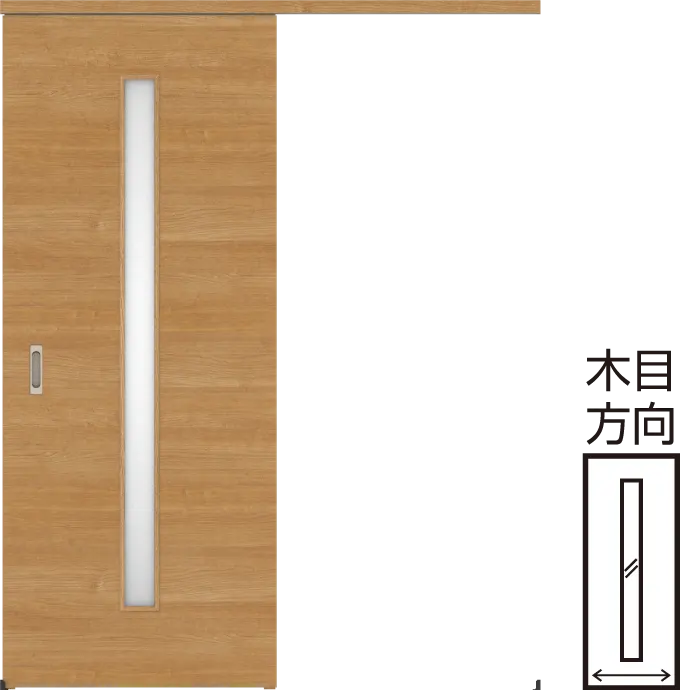

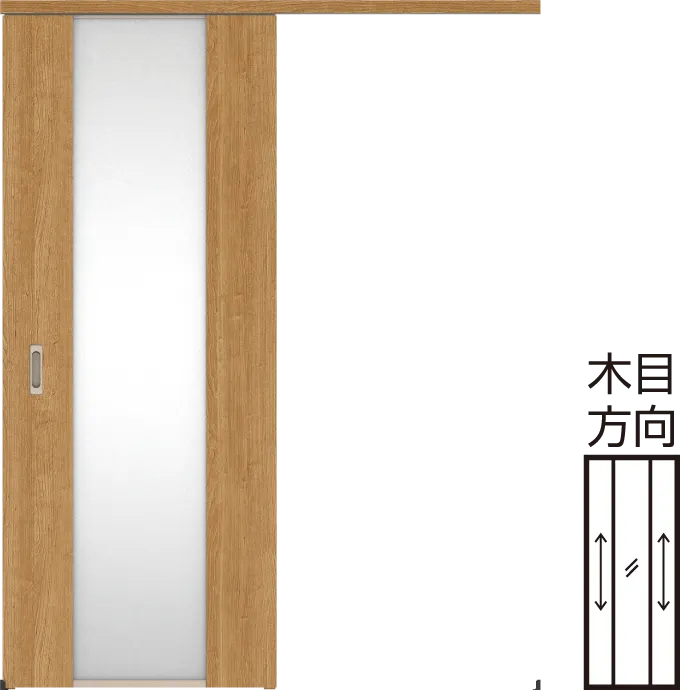

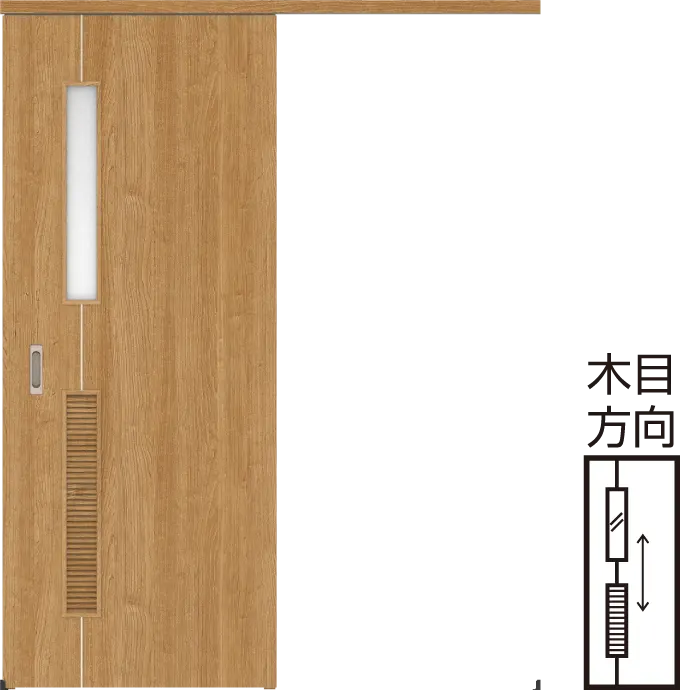

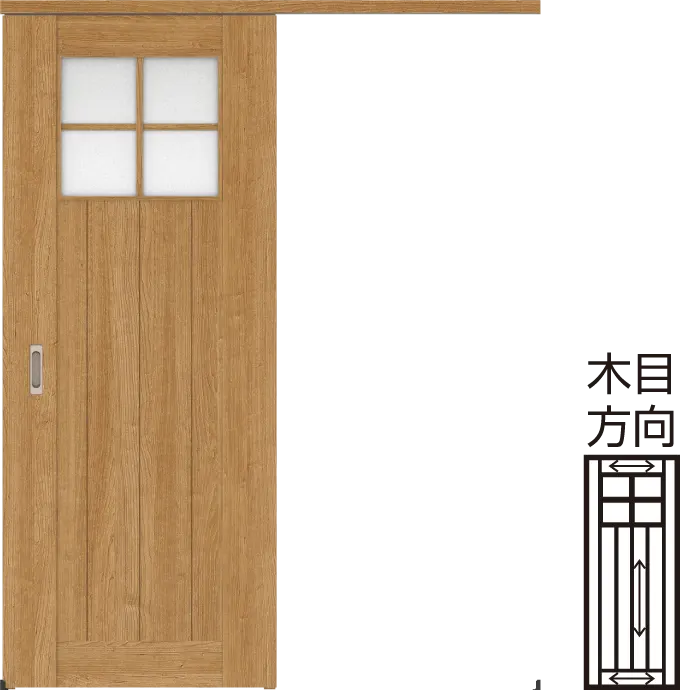

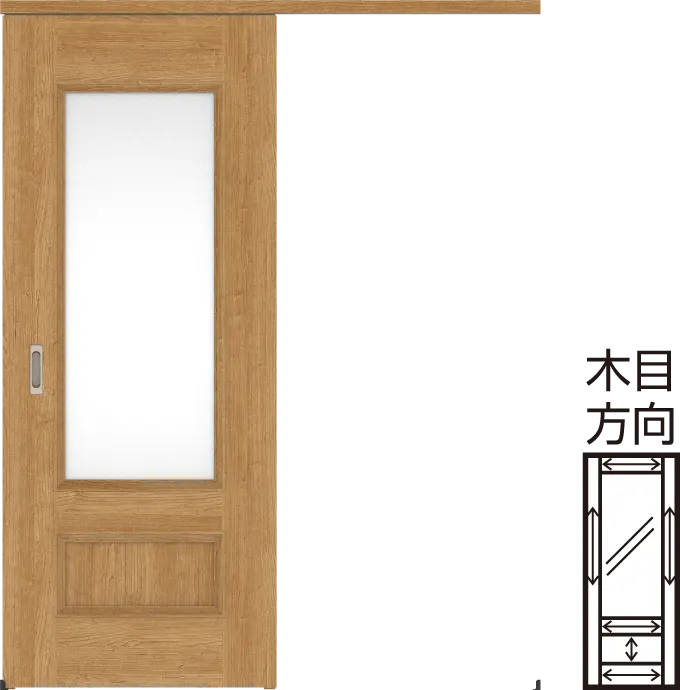

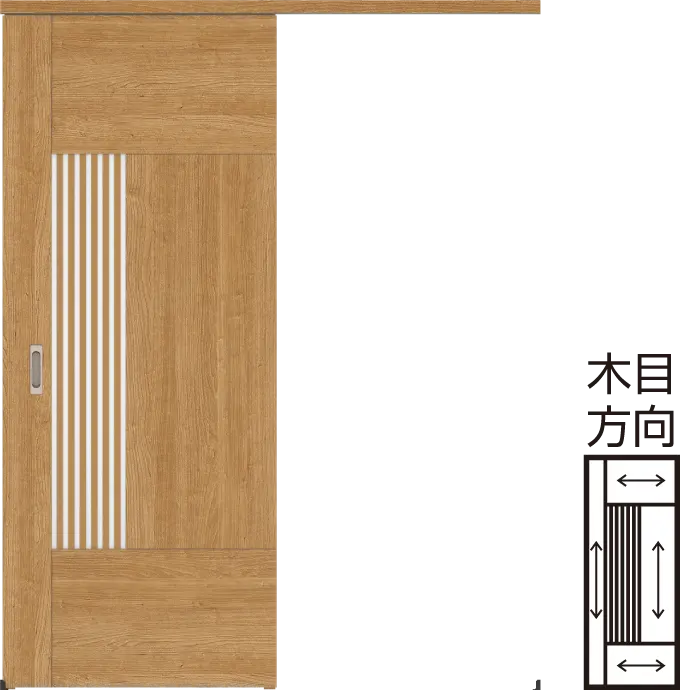

アウトセット吊戸・片引 採光タイプ 扉デザインバリエーション【写真は〈ライトオーカー〉】 ※価格は、組合せ例です。

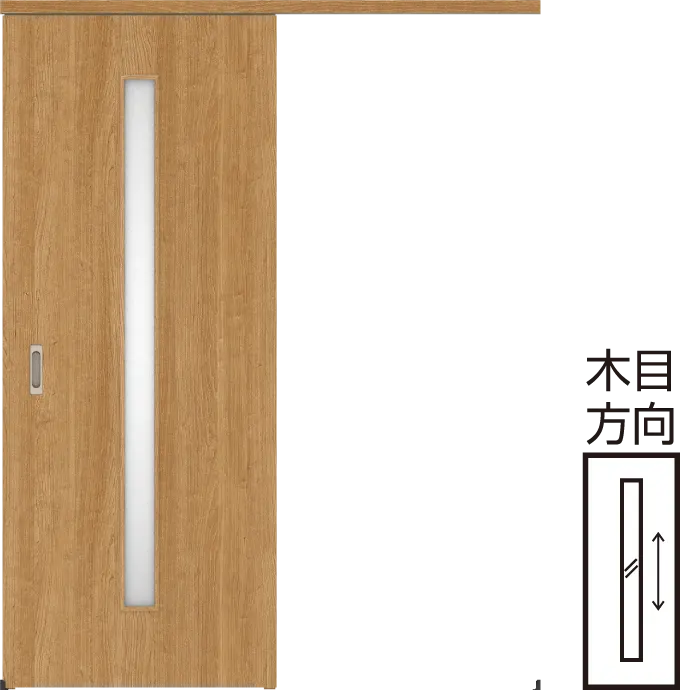

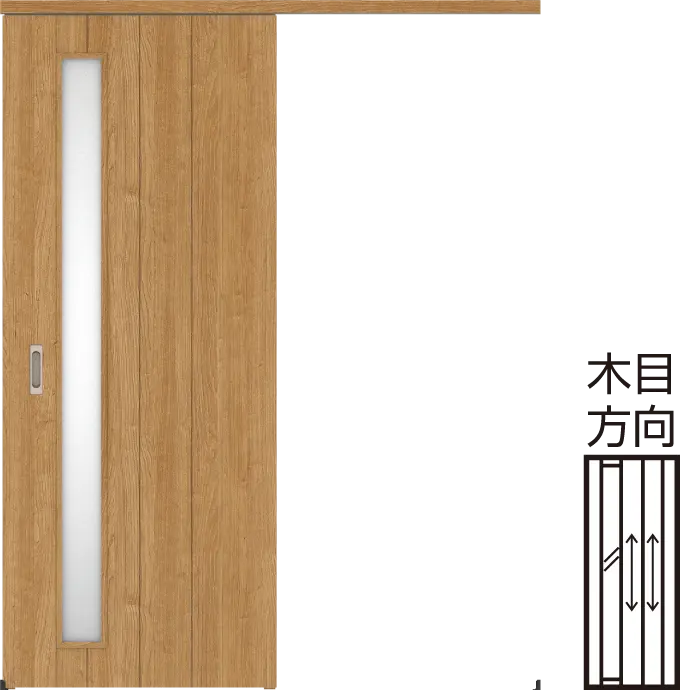

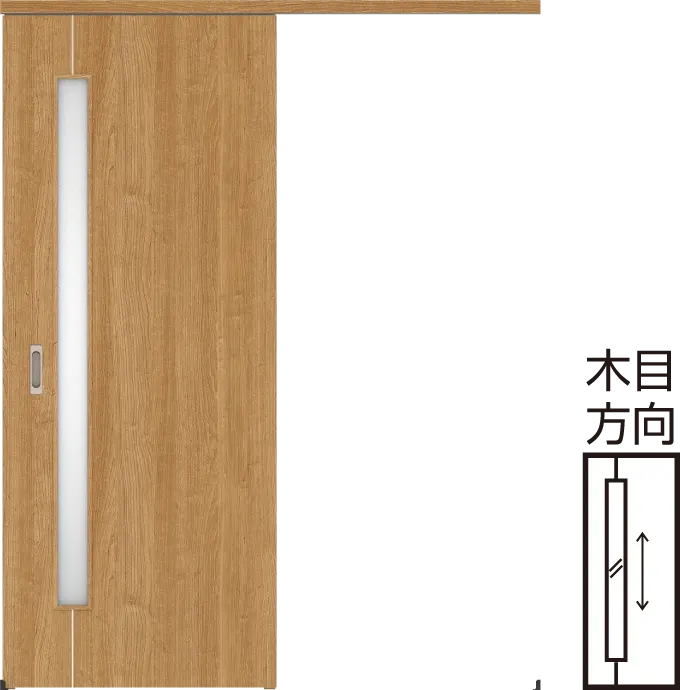

スリットデザイン(縦木目)
-
L9デザイン ¥129,700-
-

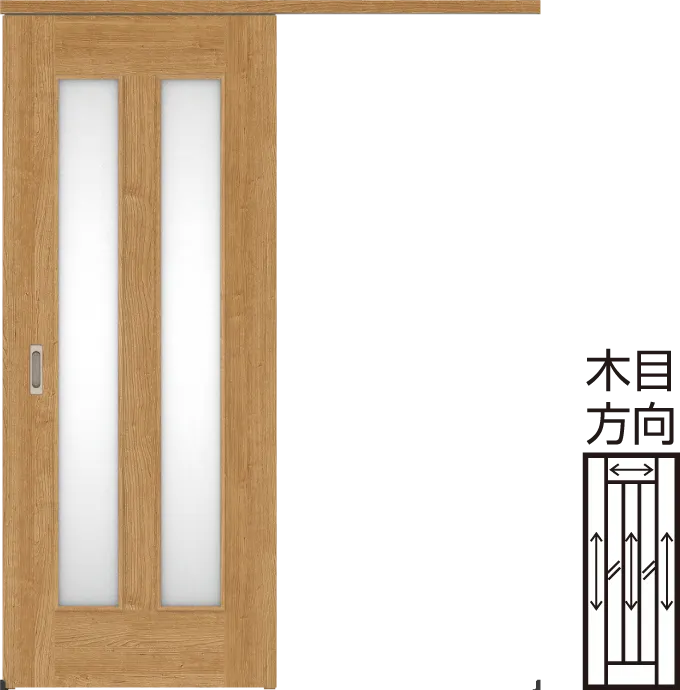

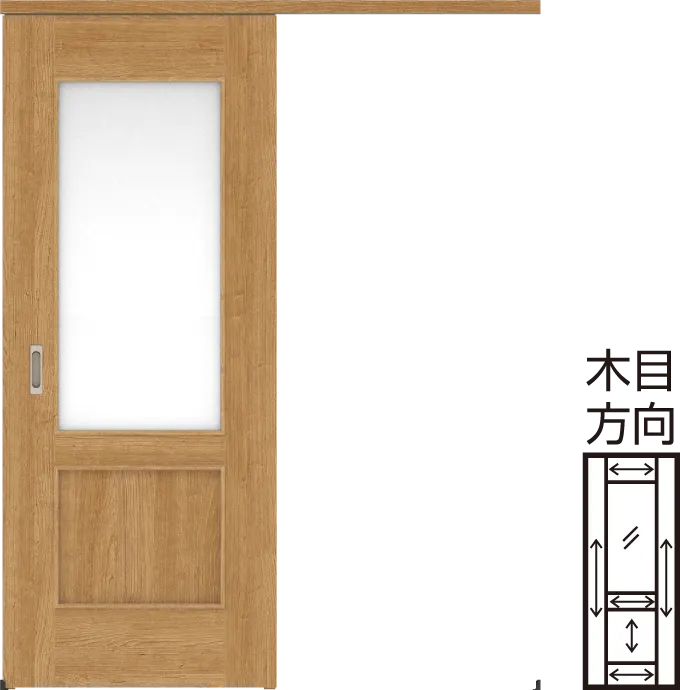

2Pデザイン ¥129,700-
-
3Pデザイン ¥149,100-
-
6Pデザイン ¥129,700-
-
7Pデザイン ¥149,100-
-
8Pデザイン ¥129,700-
美細光デザイン

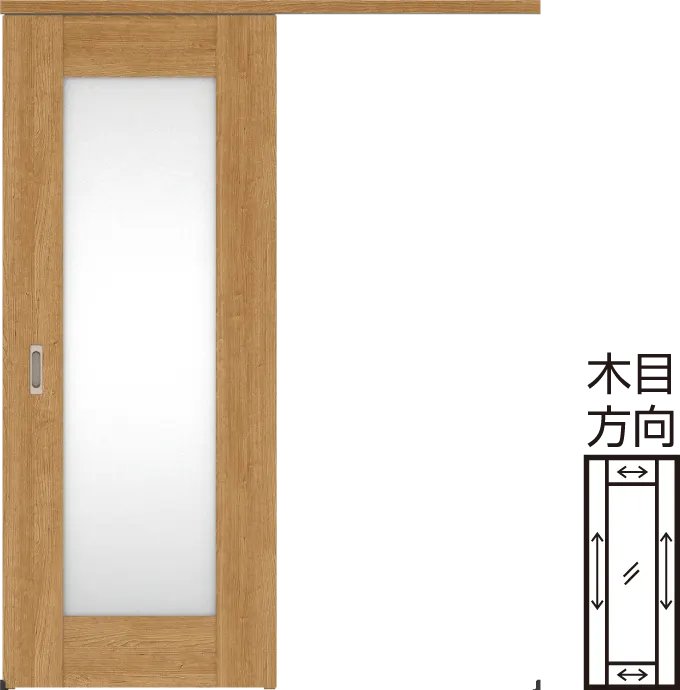

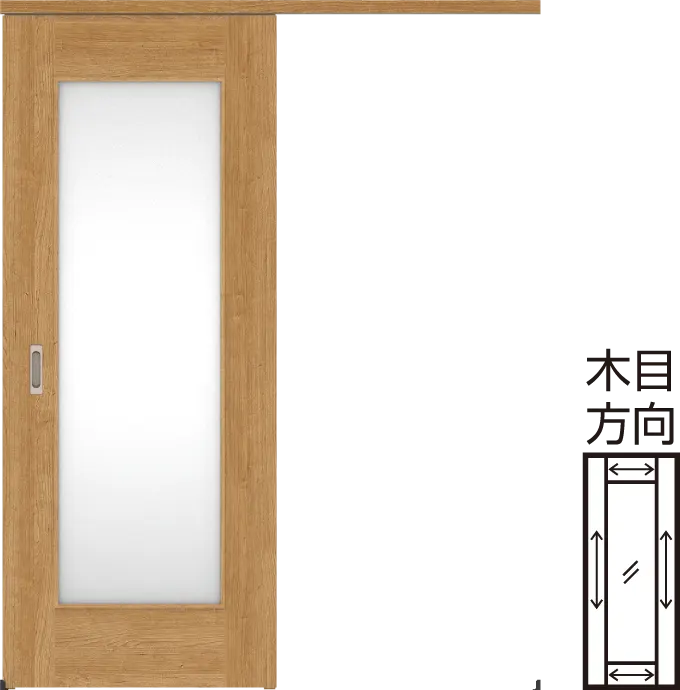

シンプル框デザイン(縦木目)

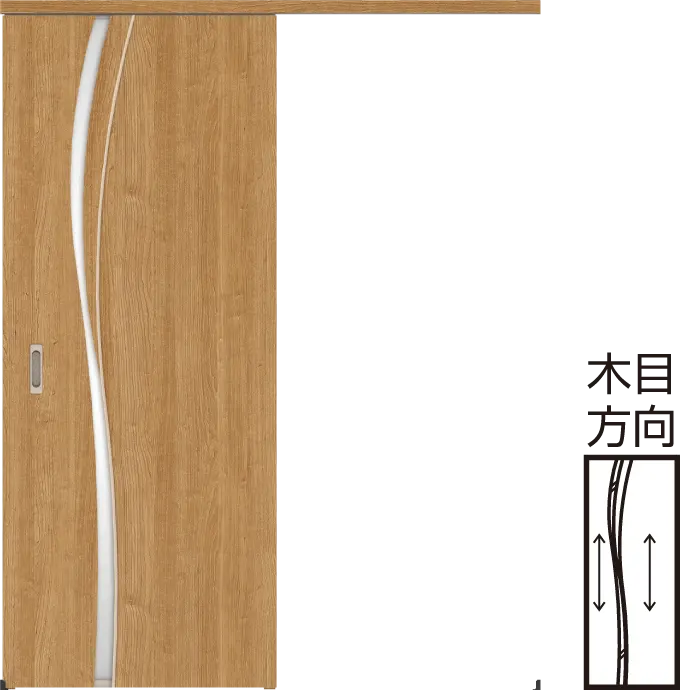

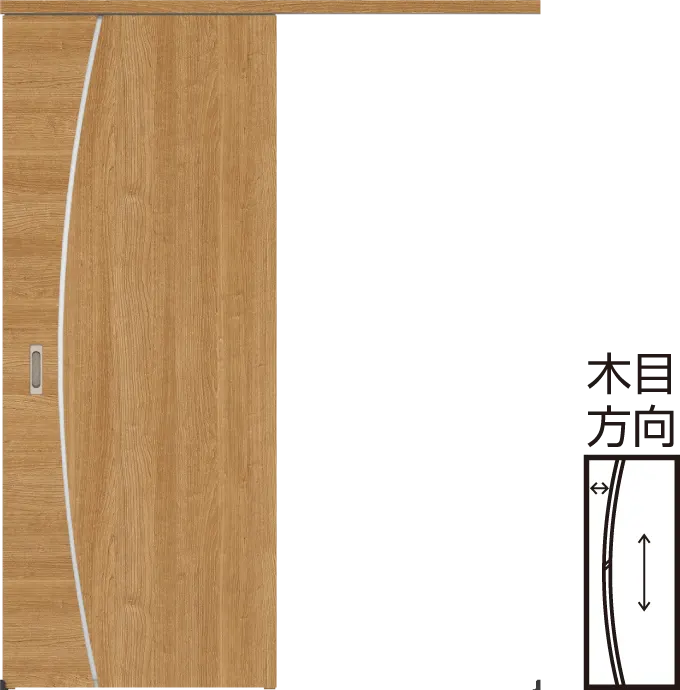

ラウンドフォルムデザイン
立体デザイン(縦木目)
シンプルデザイン(縦木目)
シンプルデザイン(横木目)
金属調モールデザイン
ベーシックモールデザイン
板張り調デザイン
デコラティブモールデザイン
縦格子デザイン
組横格子デザイン※キッズデザイン賞受賞
Windows版 Google Chrome、Microsoft Edgeでご覧ください
※ブラウザのズーム機能をご利用されますと、正常に動作いたしません。必ず100%でご利用ください
hapia(ハピア)の色柄バリエーション
-
TH〈モノホワイト〉 ※U0・Y8・U8デザインに〈モノホワイト〉はありません。
-
WH〈ネオホワイト〉
-
MJ〈クリアベージュ〉
-
ML〈ミルベージュ〉
-
MA〈ライトオーカー〉
-
MT〈ティーブラウン〉
-
MG〈トープグレー〉
-
MW〈ダルブラウン〉
-
MK〈オフブラック〉 ※受注生産品
Windows版 Google Chrome、Microsoft Edgeでご覧ください
※ブラウザのズーム機能をご利用されますと、正常に動作いたしません。必ず100%でご利用ください
製品特長
控壁をつくる必要のないカンタン施工の吊戸。
新築はもちろんリフォームにもおすすめです。
開き戸から、開閉がスムーズな吊戸にリフォーム
敷居がなく、バリアフリーな上吊式
控え壁の施工不要
片引と引分をご用意
-
■片引 基本仕様
写真は〈ティーブラウン〉です。
(1)空錠引手
(2)錠座
(3)両側『ラクラクローズ』
(4)床付エンドストッパー -
アウトセット吊戸・片引
入隅部にあった開き戸の枠をそのままに片引を上貼り施工。入隅縦枠を使うことで壁際もすっきり納まります。
控壁をつくる必要がない省施工。入隅納まりにも対応します。通常の吊戸納まりでは薄い間仕切り壁となってしまう控壁も、耐力壁とすることができます。 -

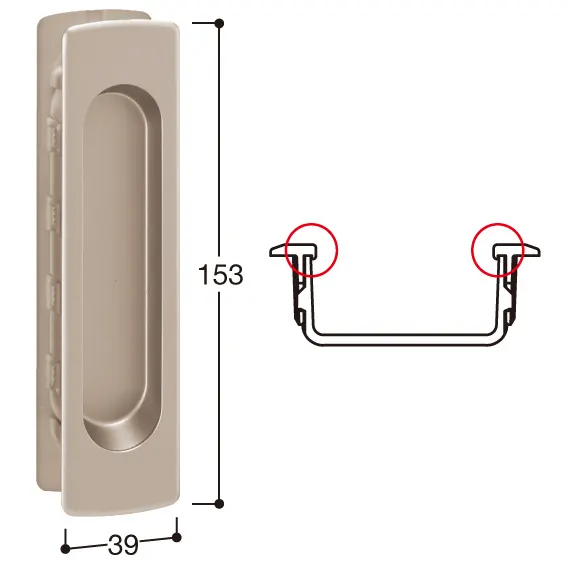

(1)空錠引手(ビスレス・ワンタッチタイプ)
手がかりをつけ、使いやすさに配慮。触れた時に冷たさを感じないABS樹脂製です。 -
(2)錠座(ビス留めタイプ)
片引タイプには、錠付扉をラインアップ。
間仕切錠座、表示錠座が標準設定です(錠付の場合)。設定を変更することもできます。カマ錠座は金属製です。 -
(3)両側『ラクラクローズ』を標準装備
扉を開ける時も閉めるときも扉をゆっくりと引き込みます。
※扉のデザインやサイズ、重量、使用環境によって、扉の引き込み方は異なります。また、作動時に音が鳴ることがありますが、異常ではありません。 -

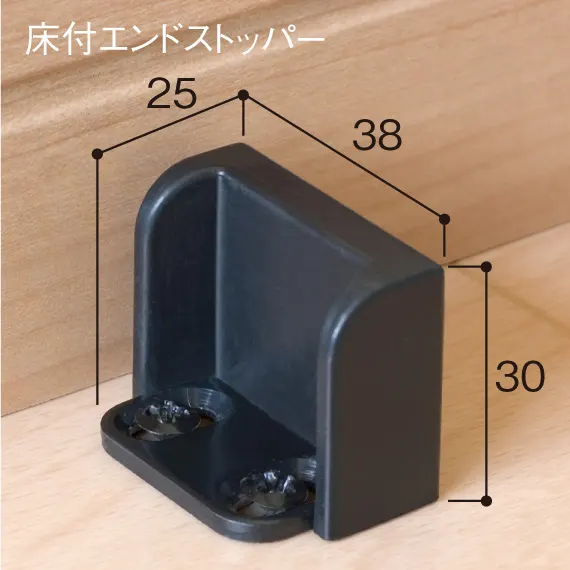

(4)振れ止め機能が付いた床付エンドストッパー
扉のバタつきを抑えます。 -
天井高-5mmまで取付可能
レールを3分割式にしているので、レールを固定する際も電動ドライバーが天井に当ってしまうことがありません。 -
錠付タイプは扉・レール内にロック機構を内蔵しています。
錠は扉の上木口から飛び出して、レール内に仕込まれた錠受けに引っかかるようになっています。
壁に錠受け用の枠などを施工する必要がなく、スッキリとした外観でご使用いただけます。
※錠受けは錠付タイプ用扉の扉下木口に同梱されています。 -
扉を吊りこんだまま、上下調整が可能。
上下調整(上3mm、下2mm) -
扉を吊りこんだまま、前後調整が可能。
前後調整(前後±2mm)
※ 吊車の前後調整はレール内のランナー本体にあります。 -

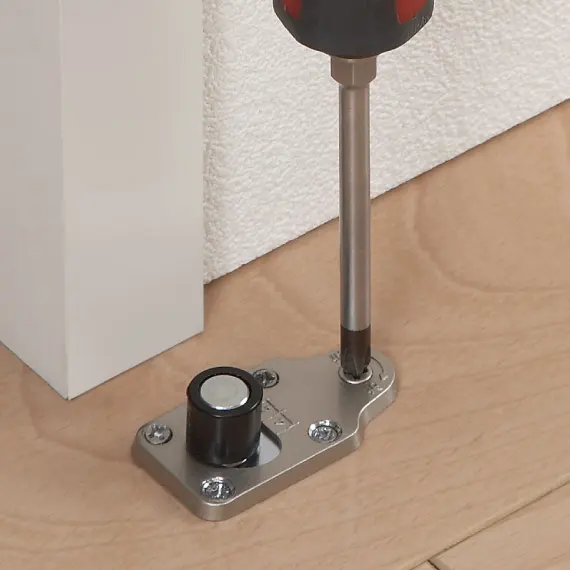

床付ガイドピン(標準品同梱)
扉を吊りこんだまま前後調整が可能(前後±2mm) -
ラクラク施工
もとからある躯体を利用するので控壁を作る手間が除けて省施工。
※図はアウトセット吊戸・片引です。
関連部材・関連情報
- ご注意 ご使用にあたり、ご注意・ご理解いただきたいこと
- ■取付け可能範囲を必ずご確認ください。
よくある質問
- 吊戸扉の取り外し方は?
-
年代により吊車の形状が異なります。吊車の形状を確認の上、各年代ごとの扉の取り外し方をご参照ください。
FAQページを表示する - 一般住宅の室内ドアで、車椅子が通るのにどれぐらいの有効開口寸法が必要ですか?
-
車イスのサイズは一般的に550~700mm、人が乗った際の肘の張り出し等を考慮すると750~800mm以上の有効開口幅がお勧めです。
FAQページを表示する - ドアの部品交換をしたい。何を確認すれば、部品を確定できますか?
-
製造時期が分かればある程度製品をしぼれます。
FAQページを表示する
製造時期は、製品に添付している検査証シールのロット番号から確認できます。
検査証シールの添付位置は、開き戸は吊元側(丁番)の上横木口に、引戸・吊戸は扉上木口に添付してあります。ロット番号の見方は下記よりご確認いただけます。
ロット番号より製造時期がわかりましたら、パーツショップにて詳細を確認のうえご注文ください。該当部品が見当たらない場合にはお客様センターまでお問い合わせください。 - 隣り合う吊戸扉の高さが違う、扉が傾いている、扉と枠が当たる場合の対処方法は?
-
吊戸には調整機能が付いており、扉を調整することで対応できます。年代により吊車の形状が異なりますので、吊車の形状を確認の上、各年代ごとの扉の調整方法をご参照ください。
FAQページを表示する - トイレや洗面所の鍵が中からかかってしまった場合の対処方法は?
-
下記をご覧ください。
FAQページを表示する
- 室内ドアの扉が反ることはありますか?
-
下記をご参照ください。
FAQページを表示する - 引戸・吊戸の扉のみを交換したいのですが、現行品を取り付けできますか?
-
扉のサイズ、金具の形状等が切り替わっているため、別途確認が必要です。現場の製品の品番、製造ロット番号(扉の上木口に添付のシールに記載の記号)、製品名、製品サイズなどをお調べの上、お客様センターにお問合せください。
FAQページを表示する - 採光ガラス(または樹脂パネル)入りのドアは、現場で採光部(ガラス・樹脂パネル)の交換ができますか?
-
2018年6月20日発売までの一般住宅向け製品は、一部のデザインにおいて、現場で採光部の取り外し、交換が可能なデザインがありましたが、2018年6月21日に発売を開始したハピアシリーズの扉は、モール形状の変更により、すべての扉で採光部の取り外しができなくなりました。採光部の取り外しができない扉は、採光部が破損した場合は、扉ごとの交換となります。
FAQページを表示する
また、公共商業施設向けのおもいやりドア・おもいやりキッズドア・ハピアパブリックの扉は、現場での採光部の交換はできません。 - 住宅用室内ドアハピアの扉の採光部を、半透明のものから透明に変更することはできますか?
-
扉デザインによっては特注で対応可能です。詳細は最新版のカタログをご確認ください。
FAQページを表示する
尚、オーダーメニューの<クリア>が透明アクリルでの対応となります。(46デザインと55デザインのみ透明ガラスでの対応) - ドアのお手入れ方法は?
-
清掃は乾拭き又は中性洗剤を薄めて固く絞って拭いてください。シンナー、ベンジンなどは使用すると表面の艶が変わったり、変色する場合がありますので、避けてください。
FAQページを表示する - 扉の開閉時の注意点はありますか?
-
扉の開閉は、静かに行ってください。乱暴に扱ったり、無理に開閉すると扉が破損したり、脱落したりする恐れがあります。また、金具類(ラクラクローズ用部品など)の寿命を縮める事にもなります。
FAQページを表示する - 一般住宅向けのハピアの引戸扉・吊戸扉に「にぎりバー」を取付けることはできますか?
-
一般住宅向けのハピアの引戸扉・吊戸扉には「にぎりバー」を取付けできません。「にぎりバー」は巾広引戸・巾広吊戸専用で、通常の引手とは異なる扉加工が必要となるからです。
FAQページを表示する
通常の引手加工された扉に取付け可能な「にぎりバーラウンドタイプ」をご使用ください。ただし、一部対応していない扉がありますので、詳細はカタログをご確認ください。 - 室内ドアの扉の採光板(樹脂板、ガラス)のお手入れ方法は?
-
扉のデザインによっては採光部に樹脂板を使用しています。樹脂の特性上、お手入れにつきましては下記の点にご注意ください。
FAQページを表示する
1.乾いた布などの硬い布での清掃はキズの原因になります。
2.ガラスクリーナーなどの有機溶剤は使用しないでください。
3.水で拭いても落ちない汚れは薄めた中性洗剤(1%以下)を柔らかい布に付け、軽く拭いてください。 - 室内ドアや収納扉表面に粘着テープを使用して、何か(ポスター等)貼ることはできますか?
-
粘着テープ(養生テープも含む)を直接扉に貼らないでください。粘着テープを剥がすときに、表面化粧が剥がれたり、接着剤が化粧面に残る可能性があります。
FAQページを表示する - 現場で室内ドアの扉はカットできますか?
-
一般住宅向け(ハピア)も公共商業施設向け(おもいやりドア・おもいやりキッズドア・ハピアパブリック)も、カットはできません。強度低下・環境変化による反りなど不具合が出る可能性があるため、カットはしないでください。
FAQページを表示する - 室内ドアの扉にぶら下がったり、もたれかかったりしても問題はありませんか?
-
扉本体やハンドルにぶら下がったり、扉にもたれたりしないでください。思わぬ怪我をされたり、扉の破損、脱落を起こす原因になります。また、周辺家具を破損する恐れがあります。
FAQページを表示する - 施設や事務所に、住宅用建具「ハピアシリーズ」を検討しているのですが?
-
メーカーとしては、お勧めしておりません。「ハピアシリーズ」は、一般住宅用途を想定した製品で、不特定多数の方が利用する施設や事務所での耐久性がありません。もし事務所等で使用する場合は、メーカーとしては保証しかねます。
FAQページを表示する
施設や事務所でのご使用は、公共商業施設向けの「ハピアパブリック」や、高齢者施設向けの「おもいやりドア」をご検討ください。
尚、2024年6月21日より、おもいやりドアの片開きへの電子錠の対応が可能となりました。 - ハピアの室内ドアの扉デザインを、オーダー対応(特注)の横木目を選んだ場合、色柄はハピアの9色に対応していますか?
-
モノホワイト色には縦横がありませんので、木目柄の8色に対応しています。価格アップ無しで変更できます。
FAQページを表示する - ハピアのアウトセット吊戸の錠付について、鍵がかからなくなったため、調整する方法を教えてほしいのですが?
-
扉からでるロック部分がレールの受け部品に当たっていない可能性があります。
FAQページを表示する
扉上部木口の吊車の上下調整・前後調整をお試しください。
※扉を上げすぎると、ラクラクローズが作動しなくなる場合があります。
※扉が傾かないよう、左右の吊車を調整してください。調整で直らない場合は、お取り付けの建築業者様もしくは弊社関連会社スマイルアップに現場確認をご依頼ください。 - アウトセット吊戸のレールを天井埋込にすることはできますか?
-
レールは壁固定が必須のため、天井埋込施工はできません。
FAQページを表示する - ハピアベイシスの室内ドアK9デザインの後継デザインは、現行品ハピアのどのデザインですか?
-
近いデザインはL9デザインです。採光部のグラデーションがなくなっています。尚、同じ色名でも、ダルブラウン色を除き、扉の木目柄はより強調されたものに切り替わっています。
FAQページを表示する - ハピアベイシスの室内ドアK8デザインの後継デザインは、現行品ハピアのどのデザインですか?
-
近いデザインはL8デザインです。尚、同じ色名でも、ダルブラウン色を除き、扉の木目柄はより強調されたものに切り替わっています。
FAQページを表示する - ハピアの室内ドアの半透明の採光部を透明強化ガラスに変更できますか?
-
透明強化ガラスに変更可能なデザインは、48・46・55デザインです。
FAQページを表示する
それ以外のデザインについては、透明アクリルの〈クリア〉での対応となります。(48・46・55デザインも<クリア>に対応可能です。)
尚、M2デザインであれば、標準設定が透明強化ガラスです。 - ハピアのアウトセット吊戸の特注サイズオーダーの対応範囲は?
-
総合カタログ 特注ページ をご参照ください。
FAQページを表示する - ハピアのリビングドアの扉を特注サイズオーダーした場合、デザインごとにどの部分の寸法が変わりますか?
-
総合カタログ 特注サイズオーダー時の寸法変更部分 ご参照ください。
FAQページを表示する - ハピアのアウトセット吊戸の床付エンドストッパーは必ず取り付けする必要がありますか?
-
必ずお取り付けください。
FAQページを表示する
床付けエンドストッパーは扉の振れ止めの役割もあります。また、吊車の故障の原因となる可能性もあります。 - ハピアのアウトセット吊戸 片引は、右引・左引を指定する必要がありますか?
-
アウトセット吊戸 片引は、左右兼用となっていますので、右引・左引を指定する必要はありません。
FAQページを表示する - ハピアのアウトセット吊戸の取り付けで、既存開口枠を残したまま施工する場合、開口出隅セットは必要ですか?
-
既存開口枠を残す場合(チリが10mm~12mm程度)には、開口出隅セットは不要です。
FAQページを表示する
既存開口枠を外した場合、扉と壁の間は19mmの隙間ができます。開口出隅セットを使用することで、チリが12mmあるため、扉と開口出隅セットの隙間は7mmで納めることができます。 - ハピアのアウトセット吊戸の錠を簡易シリンダー錠にすることはできますか?
-
簡易シリンダー錠は取り付けできません。
FAQページを表示する
アウトセット吊戸の錠は、上レールにロックがかかる特殊な仕様のため、間仕切錠もしくは表示錠のみの設定です。 - ハピアのアウトセット吊戸の引手はどの位置に付きますか?
-
引手のセンターが、扉下から968.5mm、戸先から103mmの位置に付きます。
FAQページを表示する
