ダイライトMS

壁倍率とは、木造住宅等の新築で、水平の力（地震の横揺れや台風など）から建物を支える「耐力壁」の強さを表す数値です。壁量計算を行う際に用います。
壁基準耐力とは、既存木造住宅を耐震改修する場合に用いるもので、耐震診断により現状の把握と補強計画を行う際に用いる耐力壁の強さを表す数値です。
新築時には「壁倍率」（単位は倍）と耐震改修時には「壁基準耐力」(単位はkN/m)と、区別して用いられます。

「自社穴あけルール」を設定しています。下記リンクよりご確認ください。
尚、穴あけルールに従った場合でも、担当の建築主事や検査員に、事前にご確認ください。

ダイライトＭＳ、ダイライトＭＵは壁倍率認定を取得しています。他の耐力壁と併用して壁倍率を加算できます（建築基準法施行令第46条並びに建設省告示第 1100号の規定に準拠しています）。壁量計算は5倍まで、許容応力度は14kN/m（7倍相当)までになります。

弊社では認定を取得しておりません。弊社が取得している防火構造認定の中で、断熱材にウレタンと表記のあるものは、「硬質ウレタンフォーム保温板(板状のもの)」をさしています。現場発泡ウレタンの認定はありません。尚、現場発泡ウレタンメーカーがダイライトＭＳとの組み合わせで防火構造認定（ダイライトのJIS規格名称「火山性ガラス質複層板」での取得）を取得している場合がありますので、現場発泡ウレタンメーカーにお問合せください。

9ＭＳ（9mm厚品）の壁基準耐力4.9kN/m、壁基準剛性735kN/rad/m、12ＭＳ（12mm厚品）の壁基準耐力5.8kN/m、壁基準剛性870kN/rad/mです。
(平成18年国土交通省告示第184号に準拠)
※ダイライトＭＳ 12mm厚品は2020年8月21日をもちまして生産を終了しました。

一般名称は「高圧岩綿複層板」です。公共物件等の材料指定は「高圧岩綿複層板」としてください。尚、ＪＩＳ規格における呼称は「火山性ガラス質複層板」です。

外張り断熱であってもダイライトの施工方法には影響がないので対応は可能です。
ただし、ダイライトMS自体には釘やビスの保持力がないため、外壁材を留めつけるための胴縁は、必ず柱や間柱等の木下地に留めつけてください。
また、防火上の規制がかかる場合は、防火構造等の認定内容に従って設計・施工してください。

ダイライトは無機質系材料のため、ダイライトＭＳの板自体に防腐・防蟻処理は必要ありません。但し、構造の柱や土台等には防蟻・防蟻処理が必要になる場合があります。

ダイライトＭＳは外壁耐力下地材です。直接塗装する外壁仕上げ材としては使用できません。
ダイライトＭＳの上に、塗り壁用の下地を別途施工する必要があります。

弊社では認定を取得しておりませんが、NPO法人湿式仕上技術センターが取得している準耐火構造認定の中に、構造用面材として火山性ガラス質複層板と書かれたものがあります。火山性ガラス質複層板とは、ダイライトMSのことです。

ダイライトは合板より吸い込みが大きいため、塗りムラ防止のためにプライマーを通常の2倍程度、塗布していただくようお願いします。尚、ＦＲＰ防水材の指定は特にはしておりません。

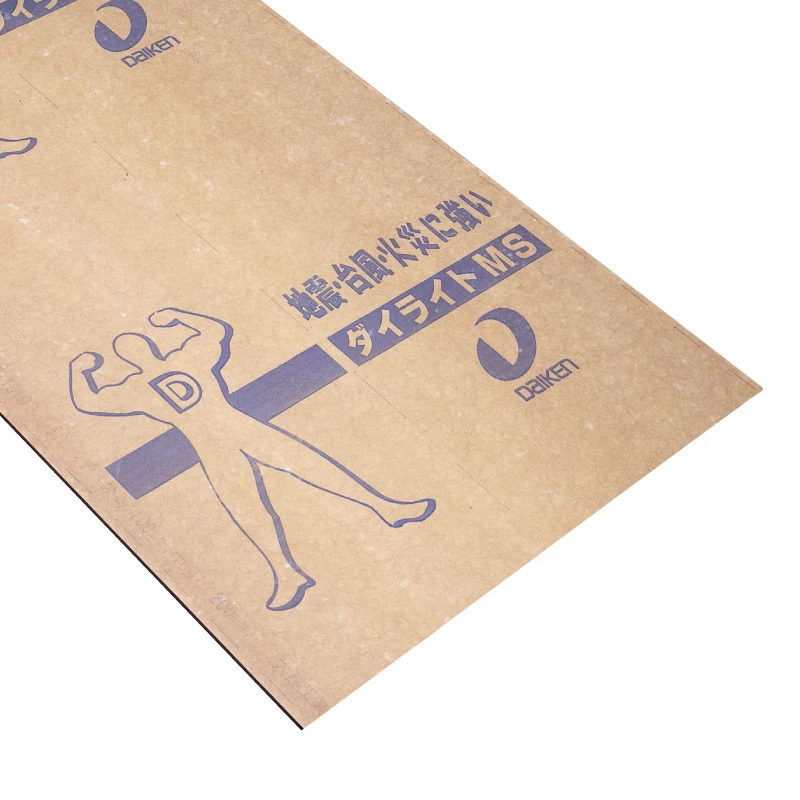

端から12mm入ったところです。ダイライトＭＳの表面に、縦方向には釘打ち位置の目安となるネイルラインが印刷されています。横方向には印刷がありませんので施工時に墨打ちが必要です。

ダイライトMSは木造住宅用の外壁下地になりますので鉄骨下地には施工できません。
物流倉庫や工場などの鉄骨造の外壁下地（非耐力）には、ダイライト基材の不燃パネル「SD耐火パネル」をお勧めします。金属製外装材やニチハサイディングとの組み合わせで、外壁60分耐火構造認定を取得しています。（金属製外装材→耐火ウォールM、ニチハサイディング→耐火ウォールC）
詳しくは、下記ページをご参照ください。

ダイライトＭＳの基材の火山性ガラス質複層板はホルムアルデヒドの放散がほとんどない告示対象外の素材のため、認定書はありません。規制を受けることなくご使用いただけます。

「ダイライトＭＳ」及び「ダイライトＭＵ」は、木造住宅用の下地材になりますので、ＧＬ工法での施工はできません。

できません。ダイライトＭＳは準不燃材料です。
またダイライトＭＳは木造戸建住宅用の外壁耐力下地材です。店舗等の不燃化粧材での使用を想定した製品ではありません。

ダイライト基材の不燃パネル「ＳＤ耐火パネル」があります。金属製外装材やニチハサイディングとの組み合わせで、外壁60分耐火構造認定を取得しています。（金属製外装材→耐火ウォールM、ニチハサイディング→耐火ウォールC）
詳しくは、下記ページをご参照ください。

告示材料ではございません。個別に国土交通大臣認定を取得した構造用パネルになります。

入隅納め同様に、受材を使用して取り付けすることで、壁倍率2.5倍とすることができます。

通柱120mm角もダイライトMSで防火被覆する必要があるため、防火構造認定は適用できません。

設計施工資料の物性表をご参照ください。

条件はございます。詳しくは、防火構造認定書(PC030BE-3651)をご確認ください。

CN50釘では耐力壁にはできません。
ダイライトの壁倍率認定の釘はN50及びSF50（JIS規格の変更で、SFN50はSF50に切り替わっています）で取得しています。CN50釘は認定書に明記がありませんので、認定の対象外となります。

外壁木板仕上げの防火構造認定【PC030BE-3789】は、ロックウールまたはグラスウールの認定取得のため、それ以外の断熱材は使用できません。
別途、断熱材がセルローズファイバーの認定【PC030BE-4103】を取得しています。
